Ergonomiestudie- (Sitzkiste!) ODER Funktionsmuster

WHERE THE MARKETING USP´s RECEIVING THEIR "SIMPLE" HAHA
PHYSICAL REPRESENTATION

THE WORK, WHICH IS ONLINE RELEASED

CAN SHOW NOT EVEN 1% OF THE ACTUAL WORK, WHICH IS LAYING BEHIND

1% INSPIRATION

+++99 % TRANSPIRATION

"DIGITAL TWIN" : IT CONTAINS 3D SCAN DATA FROM THE
PHYSICAL 1:4 CLAY-MODEL

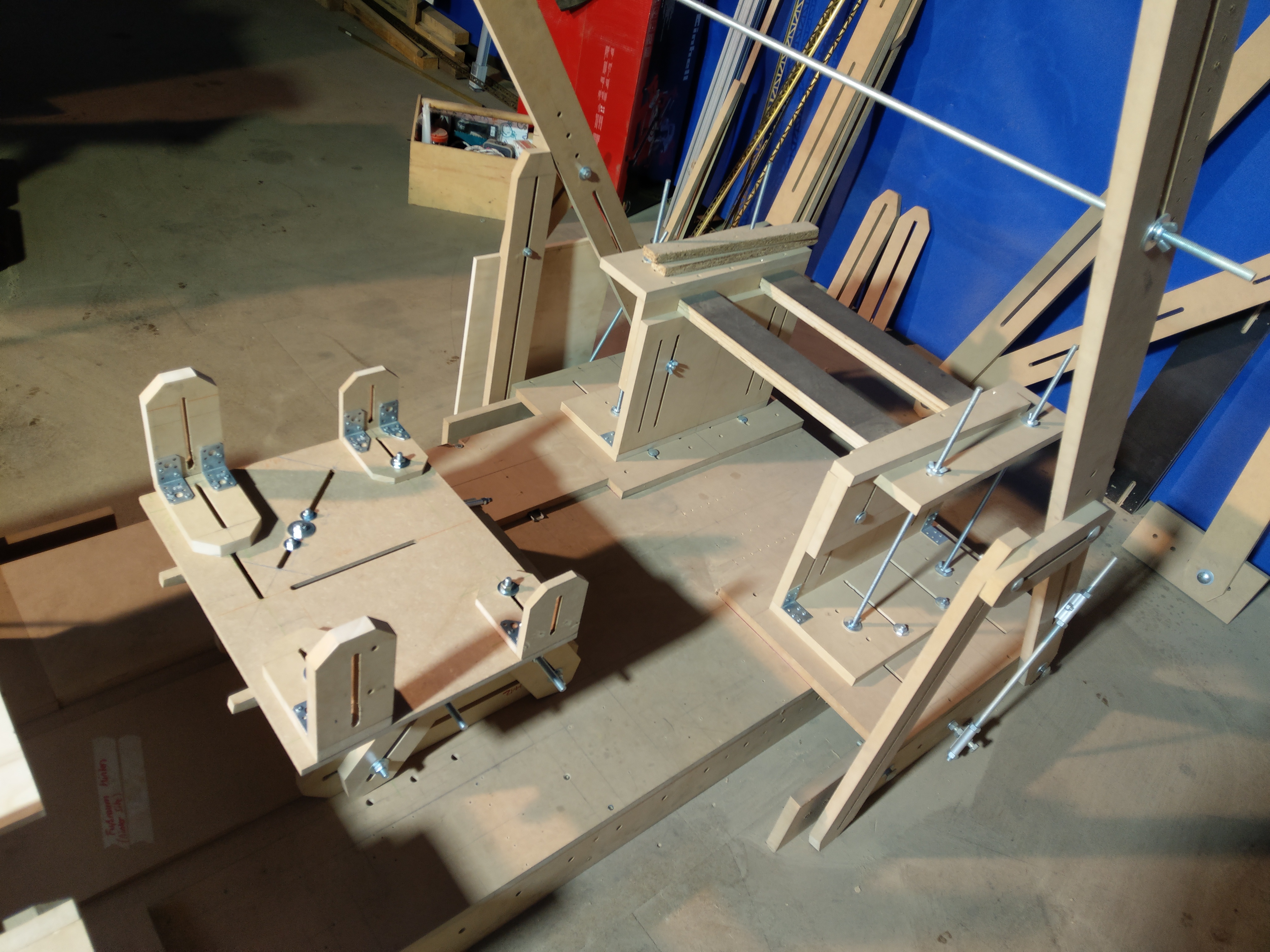

THE MDF [MEDIUM DENSITY FIBRE BOARD] CONSTRUCTION KIT CAN BE SCALED
 IN X,-Y,- AND Z-AXIS
UNTIL TO THE DIMENSIONS OF THE MERCEDES B-CLASS
( WHICH SERVES AS REFERENCE FOR A FOUR-SEATER )


OVERLAY : PATTERN MAKING (1:4)
AND
DIGITAL DATA SET [RHINO FOR 1:1 SIMULATOR]

 IN THE CENTRAL SIGHT PLANE

THERE IS A INTERSECTION BETWEEN "THE HEAD" OF A 2,00 METER MAN AND THE EXTERIOR OUTLINE, IF THE MINIMAL CONSTRUCTION HIGHT UNDER

THE BACK SEAT IS CONSIDERED

CLAY- MODELLBAU

ADAPTION SIDE VIEW _  190525

FRONT DESIGN PROPOSAL-V1_190606

CONSTANTS:
+ WHEELBASE

+OVERALL LENGTH

+OVERALL WIDTH

+OVERALL HIGHT

ONE  GOAL : DEFINING THE MAX OPENING ANGLE OF THE TAILGATE
WHEN THE MINIMAL CEILING HEIGHT NORM OF GARAGES = 223CM IS CONSIDERED

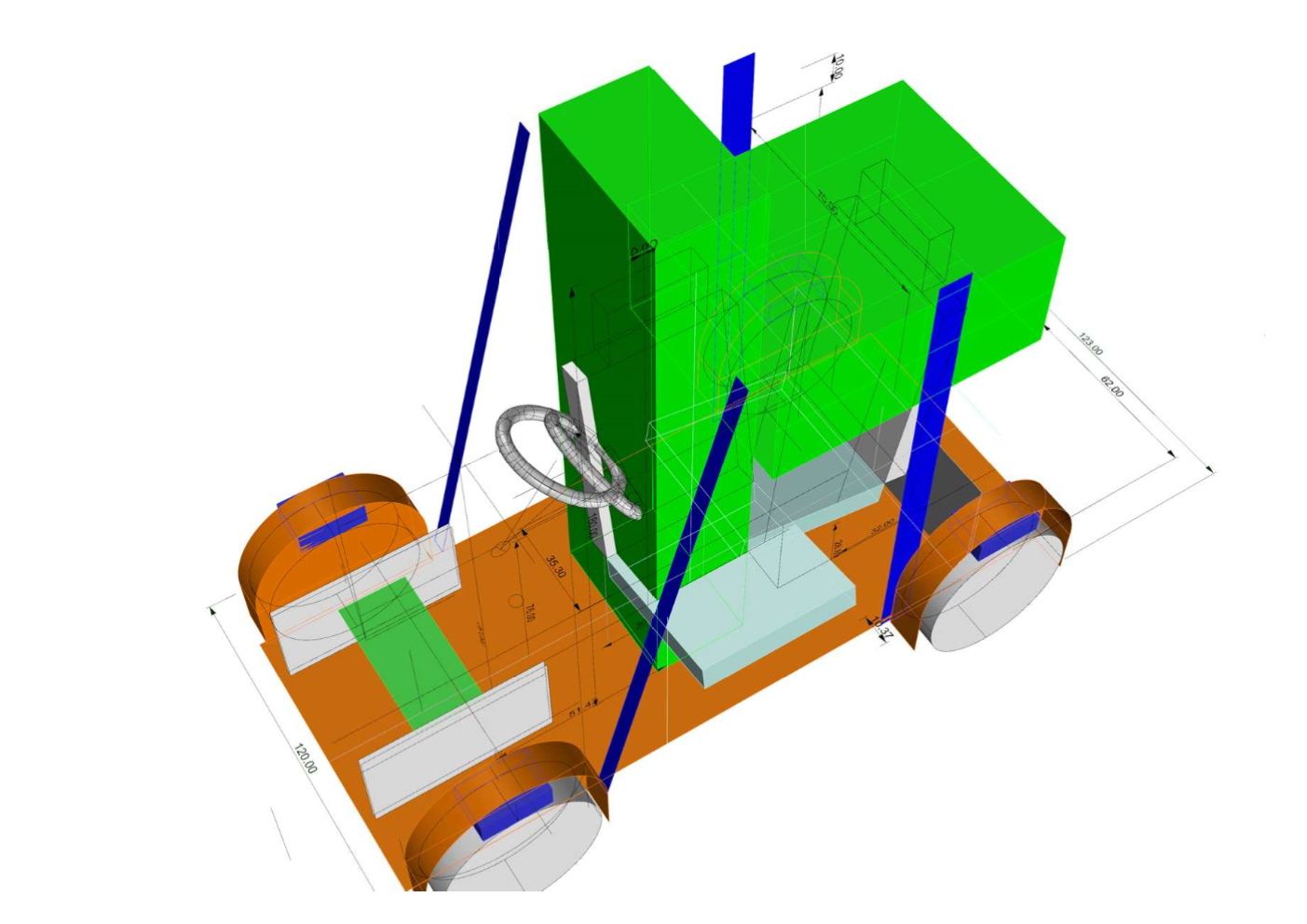

weitere  " DESIGN" Variante / Parameterauslegung [TECHNISCHE ZEICHNUNG]
drive by wire approach.. [Drehsitz+Notsitz+Heckklappenverriegelung_CAD-V2-22.11.2019]

"EIN" BEISPIEL FÜR EINE MÖGLICHE SITZAUSFÜHRUNG

PARALLEL ERFOLGTE DIE "ABSCHNITTSWEISE" EINPFLEGUNG DER  GEMESSENEN DATEN EINES "TEST-SZENARIOS"  IN EINEN EXCEL DATENSATZ.
DIESER ENTHÄLT EXTERNE "RAND-FUNKTIONEN" ZU MIN UND MAX WERTEN GEWÜNSCHTER ZIELFUNKTIONEN SOWIE [UMWELT-SELEKTIONSFAKTOREN]

the beginning ...

CAD = [digitaler Zwilling] // MOCK UP



in a later development stage I started a Mock Up Modell for a 4-seater

CAD Zwilling : ERWEITERUNG ZUR B-KLASSE PLATFORM
ZIELFUNKTION : ERZEUGUNG EINER "PLANAREN 2D FLÄCHE IM HECKBEREICH"

IM MODELLBAU REALISIERT WURDE "EIN ZWEI-SITZIGES TANDEM-KONZEPT"

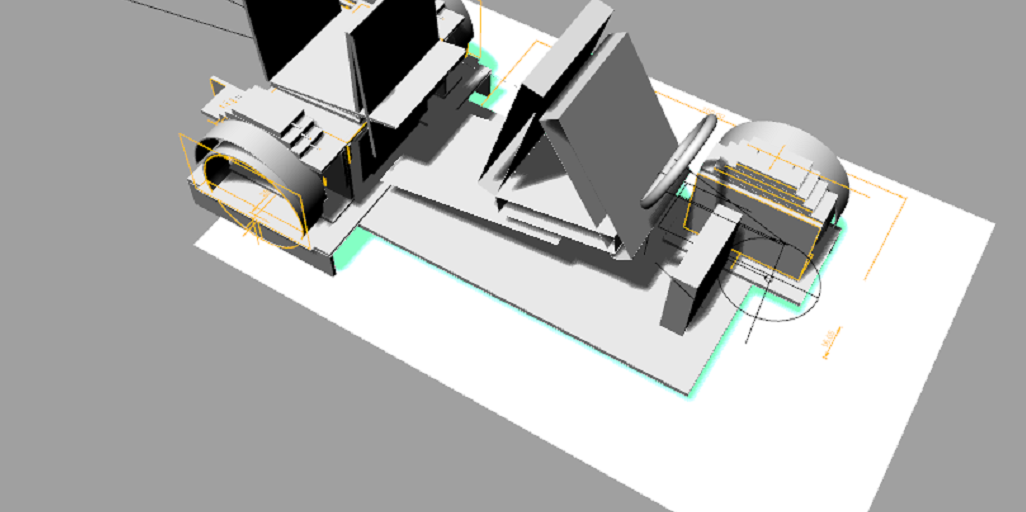

QUICK VOLUME TESTING AND EVEN PRECISE "NURBS SURFACE" MODELLING
IN A CAD ENVIRONMENT

Simulation VARIABLER RADKASTENHÖHEN : TANDEM-KONZEPT
BIS ZUM FAMILY-PACKAGE

UNTERSCHIEDLICHE NUTEN -> FÜR DIE SIMULATION UNTERSCHIEDLICHER
"DREHPUNKT-KOORDINATEN"

HIER NOCH IN DER VARIANTE : "SITZFLÄCHE KLAPPT NACH OBEN"
